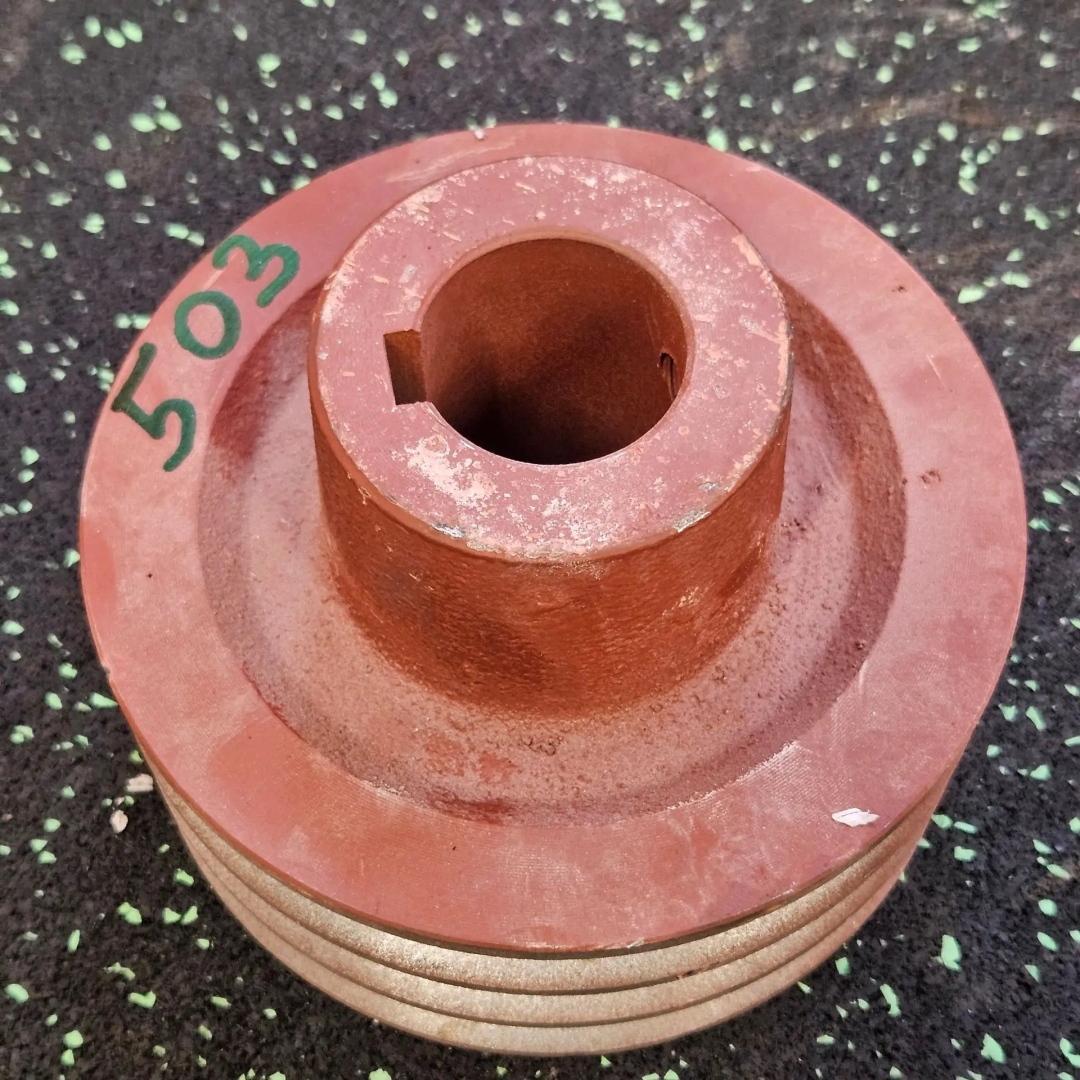

Шкив КО-503.02.00.009-01

Шкив КО-503 (B)  3-х ручейковый  (артикул КО-503.02.00.009-01) устанавливается на типовые вакуумные насосы КО-503В, КО-503М, КО-522А.
Шкив КО-503 устанавливается на  вал ротора насоса КО-503, вследствие чего в движение приводиться ротор насоса и воздух из цистерны откачивается или нагнетается.
Крепится на выходной конец ротора (вала) вакуумного насоса при помощи шпонки и зажимного винта.
Шкив насоса принимает вращение по клиноременной передаче от промежуточного подшипника. Профиль канавки под ремень В(Б)
Масса и габаритные размеры шкива
Вес, кг - 4,65
Габаритные размеры, мм - d=150, L=105, посадочный диаметр для ремня (ручей) 118 мм
Выполнен из чугуна.
